Symptômes

Le donateur de cet IBM 5155 m’a signalé que de la fumée est sortie de l’ordinateur après l’avoir allumé.

Le transportable IBM 5155 (PC XT) et sa documentation

Démontage

Le démontage de cet ordinateur n’est pas compliqué mais nécessite, comme souvent de la minutie.

• Disposer l’ordinateur comme pour l’utiliser : ouvrir le clavier
• Débrancher le clavier (prise RJ11) et le mettre de coté

IBM 5155 – Branchement du clavier

• Retirer les 6 vis sur la face avant : une fois les vis retirées, le capot n’est plus solidaire de l’ordinateur

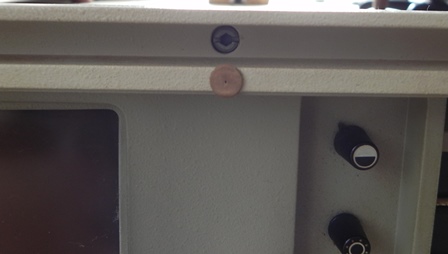

IBM 5155 – Les 6 vis de la face avant

• Basculer délicatement l’ordinateur en position debout (attention : ne pas tenir l’ordinateur par la poignée, le capot n’est plus fixé à l’ordinateur)

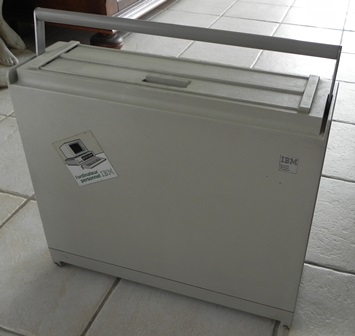

IBM 5155 – Debout

• Retirer le capot vers le haut, la carcasse apparaît :

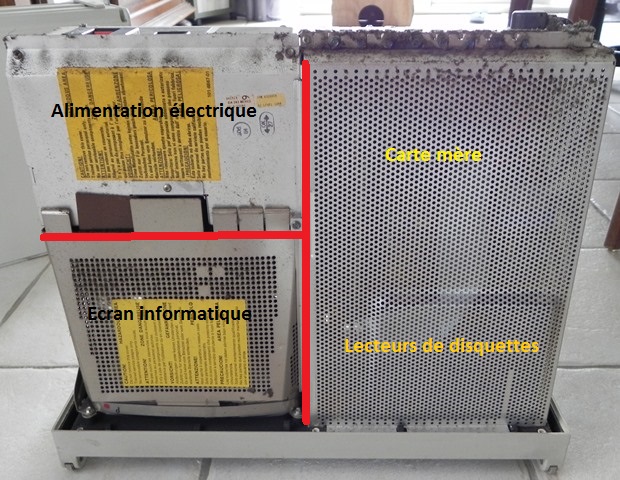

IBM 5155 – Découverte du chassis

La poussière est omniprésente, un petit coup d’aspirateur n’est pas du luxe !

A SUIVRE…

Etat des lieux

L’ordinateur est en excellent état. En apparence, il ne présente aucune anomalie (bris, trace de début d’incendie, moisissure…)

Identification de la panne

Le motif de la panne étant a priori d’origine électrique, j’entreprends le retrait puis le démontage du bloc d’alimentation.

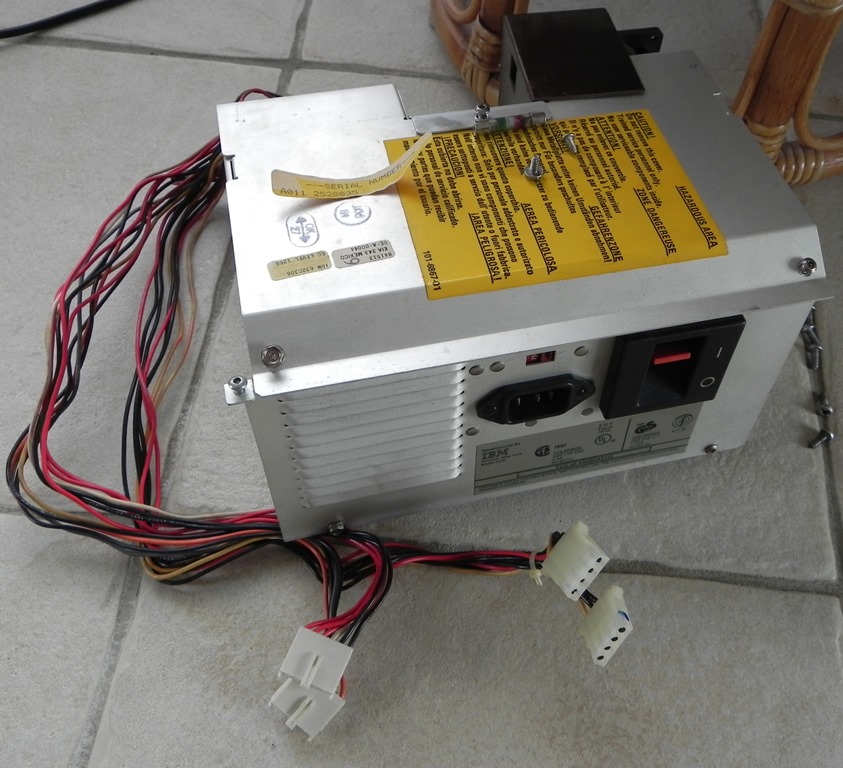

Le bloc d’alimentation de l’IBM 5155 (de type PC-XT)

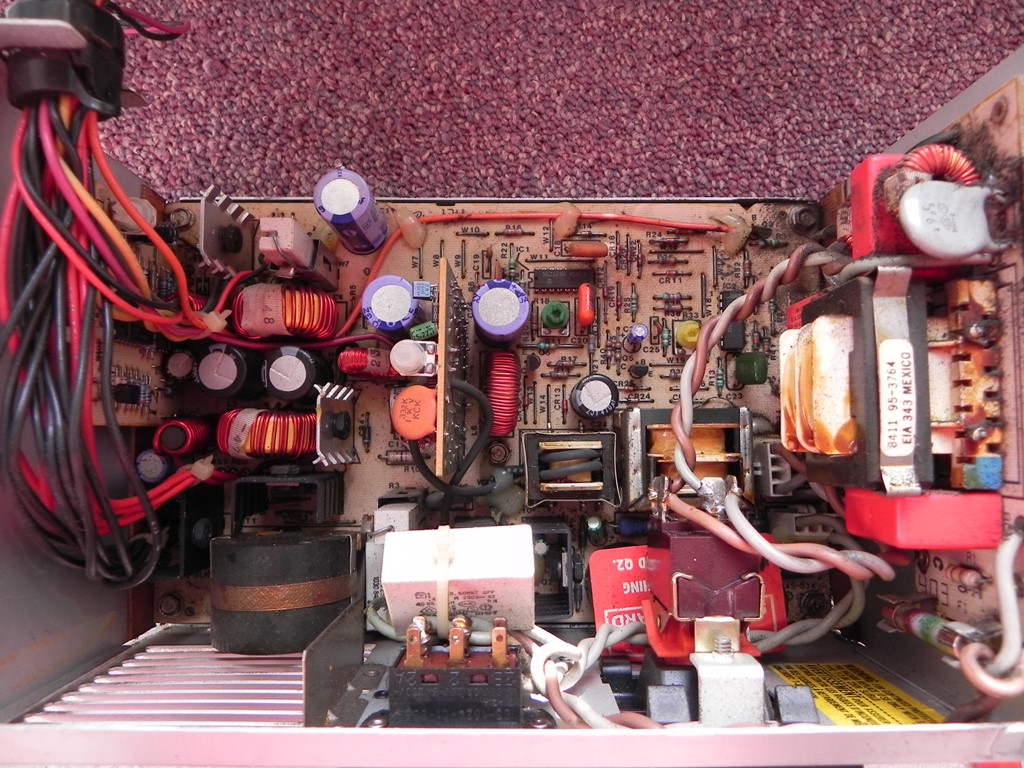

IBM 5155 – Détail de l’alimentation (vue du dessus) (cliquer pour agrandir)

Je constate que le fusible est “grillé”. Je le remplace provisoirement par un fil de fer. Après avoir désolidarisé le bloc de la carte mère, je mets en route quelques instants : le ventilateur ne se met pas en route, j’entends juste un léger crépitement et une légère odeur d'”électronique” (pas de brulé). A SUIVRE…

Réparation

EN ATTENTE
